Il-versatilità tal-valvi ta 'kontroll
Valv ta 'kontroll - magħruf ukoll bħala valv li ma jgħaddix mill-ġdid jew valv f'direzzjoni waħda - jippermetti l-fluss ta' fluwidu f'direzzjoni waħda biss. Il-portijiet tad-dħul u tal-ħruġ ta 'valv ta' kontroll huma definiti minn qabel. B'differenza mill-biċċa l-kbira tal-valvi, l-installazzjoni hija possibbli biss f'direzzjoni waħda tal-fluss.
Il-prinċipju operattiv ta 'valv ta' kontroll huwa pjuttost sempliċi: in-naħa tad-daħla tal-valv terġa 'tpoġġi pressjoni ogħla min-naħa tal-ħruġ biex il-valv jinfetaħ. Differenzjali tal-pressjoni minima jiddetermina f'liema punt il-fluwidu jista 'jibda joħroġ (kif jiftaħ il-valv). Din id-differenza fil-pressjoni hija magħrufa bħala pressjoni tal-qsim, magħrufa wkoll bħala r-ras li ma tinstabx jew il-pressjoni tal-ftuħ. Il-forza u ż-żona tar-reżistenza tal-mekkaniżmu tas-siġillar, tipikament molla mwaħħla ma 'mekkaniżmu ta' għeluq tal-valv, tiskoraġġixxi l-pressjoni tal-qsim.
Sabiex il-valv ta 'kontroll jingħalaq mingħajr l-ebda etajiet ta' tnixxija viżibbli, id-dħul u l-ġnub tal-ħruġ jeħtieġu differenzjali tal-pressjoni bejniethom, magħrufa bħala l-pressjoni tal-ġdid. Il-pressjoni mill-ġdid hija magħrufa wkoll bħala pressjoni tas-siġillar, ras tas-siġillar, jew pressjoni tal-għeluq. F’xi valvi ta ’kontroll, il-mekkaniżmu tal-għeluq jirrikjedi pressjoni ta’ wara biex tpoġġi fuq in-naħa tal-ħruġ biex tevita l-fluss.
Applikazzjonijiet tal-valv ta 'kontroll prattiku
Il-valvi tal-kontroll huma pjuttost sempliċi, irħas, u jistgħu joperaw awtomatikament mingħajr ebda kontroll manwali jew estern. Huwa għalhekk li jistgħu jinstabu matul bosta applikazzjonijiet differenti. Ġeneralment, dawn li ġejjin huma l-użi tal-valvi ta 'kontroll:
• Biex tevita l-fluss b'lura ta 'fluwidu li jista' jagħmel ħsara lit-tagħmir 'il fuq.
• Biex iżżomm il-pressjoni tal-fluwidu b'pompa jew kompressur.
• Biex tevita sifun tal-fluwidu.
• Biex tiżgura li jinżamm il-vakwu.
• Biex tevita li l-fluwidi jitħalltu.
Hemm ħafna tipi differenti ta 'valvi ta' kontroll, kull wieħed bil-mekkaniżmi uniċi tagħhom li jwaqqfu t-tip ta 'proċess jew applikazzjoni għall-użu tagħhom. Hawn taħt hawn lista komprensiva ta 'tipi ta' valv ta 'kontroll u d-deskrizzjoni funzjonali tagħhom.
Valvi ta 'kontroll tal-ballun
Valv ta 'kontroll tal-ballun għandu ballun bħala l-parti tal-għeluq. Tipikament, il-ballun huwa mwaħħal ma 'molla ta' kompressjoni, bil-ballun iħares lejn id-direzzjoni tal-fluss. F'tipi oħra ta 'valvi ta' kontroll tal-ballun, m'hemm l-ebda rebbiegħa. Valv ta 'kontroll mingħajr molla jeħtieġ fluss b'lura biex jagħlaq. Il-korp tal-valv tal-kontroll tal-ballun huwa ffurmat konikament biex jiggwida l-ballun lejn il-pożizzjoni ta 'bilqiegħda biex jiżgura siġill pożittiv.
L-operazzjoni ta 'valv ta' kontroll tal-ballun hija sempliċi. Ħafna drabi huma relattivament żgħar u irħas. Il-blalen huma magħmula minn metall jew materjali oħra, f'każijiet eċċezzjonali fejn huma meħtieġa durabilità jew kundizzjonijiet inerti.
Hemm preferenza għal valvi ta 'kontroll tal-ballun fi proċessi li ma jeħtieġu l-ebda superviżjoni peress li jeħtieġu ftit manutenzjoni. Huma kommoniċi f'apparat bl-isprej, pompi ta 'l-arja manwali, siringi li jqassmu mill-ġdid, stazzjonijiet ta' ppumpjar eċċ.
Bieb doppju (diska doppja) iċċekkja valvi
Fil-valv ta 'kontroll tal-bieb doppju, żewġ diski li jiftħu bħal bieb, jippermettu l-fluss tal-fluwidu. Id-diski huma mwaħħlin mal-molol tat-torsjoni, li jżommu d-diski magħluqa biex jipprevjenu l-fluss ta 'fluwidu. Il-valvi ta 'kontroll tal-bibien doppji għandhom piż baxx, jeħtieġu inqas spazju, u huma faċli biex jiġu installati. Jintużaw bi fluwidi nodfa fl-industrija petrokimika, likwifikazzjoni tal-gass, applikazzjonijiet tal-HVAC, raffineriji, u industriji oħra tal-proċess minħabba li huma kosteffiċjenti u jeħtieġu manutenzjoni baxxa. Ġeneralment, dawn għandhom jiġu kkompressati bejn żewġ flanġijiet. Il-valv tal-kontroll tal-lift għandu disinn simili għal valv tal-globu. Dan il-valv ta 'kontroll juża l-gravità jew pressjoni ogħla fl-iżbokk tal-valv biex jirritorna l-valv fil-pożizzjoni tas-sedil u jipprevjeni l-fluss ta' versi mill-ġdid. Xi tipi ta 'valvi ta' kontroll tal-lift jużaw diska mgħobbija bir-rebbiegħa.
Il-valvi tal-kontroll tal-lift jistgħu jiġu installati orizzontalment, vertikalment, jew f'angolu. Il-fluss jidħol fil-valv ta ’kontroll minn taħt is-sedil u jerfa’ d-diska mqiegħda bejn żewġ gwidi. Il-valvi tal-kontroll tal-lift huma rrakkomandati fi proċessi b'veloċitajiet ta 'fluss għoli bħal fwar, arja, gass, jew linji tal-fwar
Waqqaf il-valv tal-kontroll
Meta tgħaqqad il-funzjonijiet ta 'valv ta' kontroll tal-lift u valv tal-globu, ikollok il-valv ta 'kontroll tal-waqfien. Il-valv tal-kontroll tal-waqfien għandu manku li jista 'jkun imqabbad ma' attwatur u zokk li jillimita l-moviment tad-diska. Iċ-zokk mhuwiex konness mad-diska. Il-manku tal-attwatur idur jew jipprevjeni l-fluss tal-fluwidu minn ġol-valv jew jillimita l-fluss billi jrażżan id-distanza tal-ivvjaġġar tad-diska.
Il-valv ta 'kontroll tal-pistuni għandu l-istess karatteristiċi bħall-valv ta' kontroll tal-lift. Funzjonalment, id-differenza ewlenija hija l-mekkaniżmu għall-għeluq tal-valv - pistun mgħobbi bir-rebbiegħa f'ċilindru. Iċ-ċilindru jiggwida l-moviment tal-pistun 'il fuq u' l isfel waqt l-operazzjoni. L-applikazzjonijiet huma fuq il-valv ta 'kontroll tal-lift.Ectured fi proċessi b'veloċitajiet ta' fluss għoli bħal fwar, arja, gass, jew linji tal-fwar

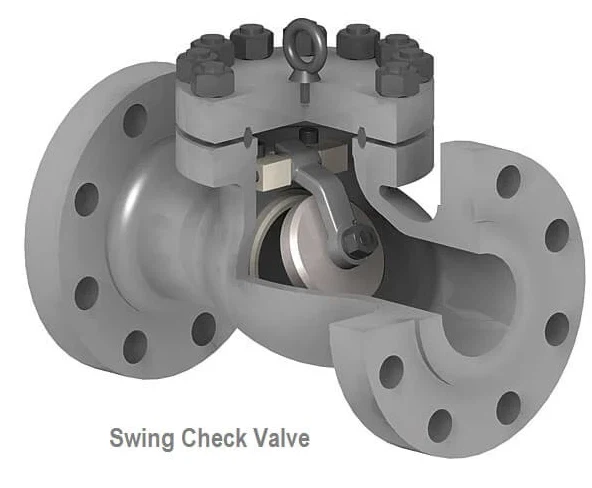

Valv ta 'kontroll swing
Valv ta 'kontroll tal-swing jikkonsisti minn diska li tbandil fuq pern biċ-ċappetti biex tippermetti l-fluss f'direzzjoni waħda u tbandil lejn sedil biex tevita fluss fid-direzzjoni l-oħra. Il-piż tad-diska jiddetermina l-karatteristiċi ta 'għeluq tal-valv.
Il-mekkaniżmu tal-valv tal-kontroll tal-swing huwa komunement użat fil-valv tal-flapper installat fil-flush-toilets. Jintuża f'sistemi ta 'drenaġġ sanitarju bħala valv ta' wara biex jipprevjeni l-għargħar bl-ilma tad-drenaġġ meta jkun hemm xita qawwija.
Valv ta 'kontroll tal-wejfer huwa pjuttost simili għal valv ta' kontroll swing. Huwa sim-ple fid-disinn u jista 'jintuża fi spazji stretti. Id-differenza ewlenija hija li huma limitati minn flanġijiet li jżommuhom f'posthom. Dan ifisser li d-diska ma tistax tinfetaħ għal kollox, meta mqabbel ma 'valv ta' tbandil b'korp tal-valv li jippermetti ftuħ sħiħ. Il-valv ta 'kontroll tal-wejfer huwa popolarment użat meta l-fluss ma jkunx kwistjoni, jew jekk hemm spazju limitat għall-installazzjoni tal-valv.
Valv ta 'kontroll tad-dijaframma għandu membrana elastika bħala l-mekkaniżmu tas-siġillar, f'pożizzjoni normalment magħluqa. Meta l-pressjoni 'l fuq mill-valv hija ogħla minn isfel, il-valv ta' kontroll jinfetaħ u jippermetti fluss ta 'fluwidu. Inkella, il-valv ta 'kontroll jibqa' magħluq. Huma tipikament użati f'sistemi ta 'pressjoni baxxa b'pajpijiet tal-plastik.
Kif tagħżel valv ta 'kontroll?
L-għażla ta 'valv ta' kontroll hija parti integrali tad-disinn tal-proċess. Filwaqt li t-tipi differenti għandhom l-istess skop funzjonali - li huwa li jippermetti fluss f'direzzjoni waħda biss - kull tip ta 'spiss huwa uniku għal applikazzjoni speċifika. L-artiklu liema valv ta 'kontroll għandi nuża għad-dettalji tal-applikazzjoni tiegħi x'għandu jiġi mfakkar meta tagħżel valv ta' kontroll. Hawnhekk hawn ħarsa ġenerali ta 'x'għandek tikkunsidra meta tagħżel valv ta' kontroll:
1. Il-possibbiltà ta 'martell tal-ilma
2. Kompatibilità kimika
3. Karatteristiċi mhux Slam
4. Analiżi tal-kost-benefiċċju
5. Il-pressjoni tinżel madwar il-valv
6. Il-pressjoni operattiva u l-pressjoni differenzjali fil-proċess
7. Il-veloċità tal-fluwidu
8. Orjentazzjoni tal-installazzjoni
Konklużjoni
Il-valvi tal-kontroll huma apparati sempliċi li joperaw mingħajr intervent, u jiksbu funzjoni essenzjali tal-prevenzjoni tal-fluss inversa fi proċess. Hemm diversi tipi ta 'valvi ta' kontroll għal applikazzjonijiet differenti fi proċessi industrijali. Huma faċli biex jiġu installati, ħielsa mill-manutenzjoni, u durabbli. Ir-robustezza tal-valvi ta ’kontroll tagħmilhom pjuttost versatili għall-użu irrispettivament mit-tip ta’ fluwidu, fażi tal-fluwidu, kundizzjoni operattiva, orjentazzjoni, u frekwenza ta ’tħaddim.
